Introdução Este trabalho tem como tema central a “Sinalização de Segurança”. O respectivo trabalho foi elaborado no âmbito da disciplina de Ambiente e métodos de Avaliação dos Riscos de Trabalho – AMART, mais concretamente no Módulo VI – Elaboração de Listas de Verificação. O objectivo principal deste trabalho é compreender e assimilar a elaboração de Listas de Verificação sobe o tema supracitado. Formas de Sinalização Existem várias formas de sinalização universais e que se complementam entre si: Sinais coloridos (pictogramas ou luminosos) para assinalar riscos ou dar indicações; Sinais acústicos utilizados habitualmente para assinalar situações de alarme e de evacuação; Comunicação verbal; Sinais gestuais para que, quando a comunicação verbal não é possível, se possam dar as indicações necessárias. Tipos de Sinais de Segurança I. Sinais luminosos/coloridos A forma geométrica e o significado dos sinais de segurança, bem como a combinação das formas e das cores e o seu significado nos sinais estão indicados nos seguintes quadros I e II. Quadro I – Formas geométricas
Quadro II – Formas e Cores
Em seguida serão apresentados os sinais de sinalização de segurança, de acordo com a legislação em vigor, no entanto existem no mercado outros sinais disponíveis que poderão complementar as prescrições mínimas por lei. Sinais de Proibição Sinais de segurança que proíbem um determinado comportamento susceptível de causar perigo. Características: . Forma circular; . Pictograma negro sobre fundo branco, margem e faixa vermelhas (a cor vermelha deve cobrir pelo menos 35% da superfície da placa). . Cor de segurança – vermelha . Cor de contraste – branco . Cor do pictograma - preto Quadro III – Sinais de Proibição
Sinais de Obrigação Sinais de segurança que prescrevem um determinado comportamento. Características: . Forma redonda; . Pictograma branco sobre fundo azul (a cor azul deve cobrir pelo menos 50% da superfície da placa). . Cor de Segurança – azul . Cor de contraste e cor do pictograma – Branco Quadro IV – Sinais de Obrigação
Sinais de Aviso ou Perigo Sinais de segurança que advertem acerca de um perigo. Características: . Forma triangula; . Símbolo negro sobre fundo amarelo (o amarelo deve cobrir pelo menos 50% da superficie da placa). . Cor de Segurança – Amarela . Cor de contraste e do pictograma – Preto Quadro V – Sinais de Aviso
Sinais de Saúde e Salvamento/Emergência Sinais de segurança que, em caso de perigo indicam as saídas de emergência, o caminho a seguir para o posto de socorro ou o local onde existe um dispositivo de segurança. Características: . Forma rectangular ou quadrada; . Símbolo branco sobre fundo verde, (a cor verde deve ocupar pelo menos 30% da superficie da placa). . Cor de segurança – verde . Cor de contraste e do pictograma - branco Quadro VI – Sinais de Salvamento ou de Emergência
Sinais de Combate a Incêndio Características: . Forma rectangular ou quadrada; . Símbolo branco sobre fundo vermelho (a cor vermelha deve ocupar pelo menos 50% da superficie da placa). . Cor de segurança – Vermelha . Cor de contraste e do pictograma – Branco Quadro VII – Sinais de Combate a Incêndio
Características dos Sinais de Segurança A. Propriedades Fotoluminescentes

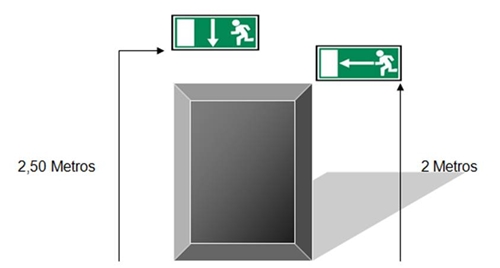

30 – Intensidade luminosa aos 60 minutos (cd/m2) 3100 – Autonomia do Sinal (minutos) K – Cor em período de autonomia (amarelo – esverdeado) W – Cor em período de estimulação (branco) B. Descrição do produto PVC (Policloreto de Vinilo) Rígido Fotoluminescente com 2mm de espessura, com superfície anti-estática e de fácil limpeza. C. Aplicação Escolha de sinais e alturas das instalações; Alternativas de fixação; Medidas e distância de observação. D. Comportamento em caso de incêndio Não inflamável, autoextinguível (classe de reacção ao fogo M1). E. Impressão Por serigrafia, com tintas de elevada qualidade resistentes aos raios UV. F. Limpeza Produtos que não requerem cuidados especiais, bastando limpar com um pano seco ou humedecido com água (sem detergentes). G. Garantia Em condições normais de aplicação e limpeza adequada, é proporcionada uma garantia de 5 anos H. Características Químicas Não radioactivo e não tóxico Exemplo de colocação de sinalética
Geralmente, deverão ser colocados entre 2,00m e 2,50m, desde o chão à parte inferior do sinal. Distância de observação do sinal
L – Distância de observação II. Sinais Acústicos
Os sinais acústicos de segurança devem ter um nível sonoro nitidamente superior ao do ruído ambiente, sem ser excessivo ou doloroso. Os sinais acústicos de segurança devem ser facilmente reconhecíveis, e diferenciáveis de outros sinais acústicos e ruídos ambientais. O som de um sinal de evacuação deve ser sempre contínuo e estável em frequências. III. Sinais Gestuais Os gestos devem ser simples, fáceis de executar e de compreender Quadro VIII – Sinais Gestuais
Sinais de Rotulagem Forma - Quadrada Cor – Cor de laranja Pictograma – É igual ao sinal de perigo Quadro IX – Símbolos de Rotulagem

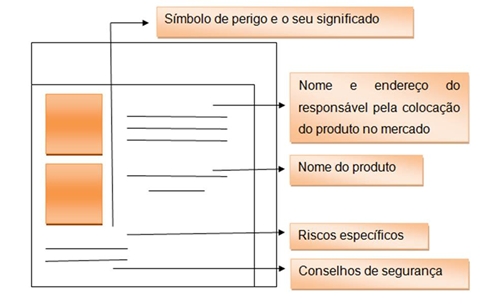

Conteúdo de um símbolo de rotulagem

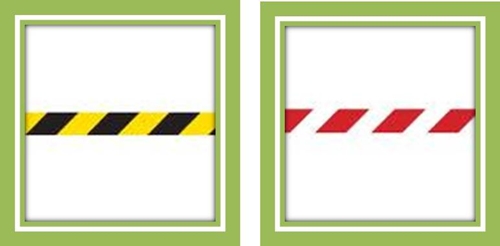

Sinalização de Obstáculos e Locais Perigosos Todos os obstáculos ou locais perigosos que tenham potencial para causar acidente devem estar convenientemente sinalizados por dispositivos adequados. A sinalização de obstáculos e locais permanentemente perigosos, tais como degraus de escadas, buracos no pavimento ou locais que apresentem um risco de choque, quedas ou passos em falso de pessoas ou ainda um risco de queda de materiais deverá ser feita com a ajuda de faixas preto/amarelo ou então vermelho/branco.
A sinalização referida deve ser feita tendo em conta as dimensões do obstáculo ou do local perigoso. Outros Trabalhos Relacionados
|
|
